Hochvolt-Fehler beim Elektroauto:
Warnmeldung sicher einordnen
Eine Hochvolt-Warnmeldung im Elektroauto zeigt an, dass das Steuerungssystem eine Abweichung im HV-Kreis erkannt hat. Dahinter können viele Ursachen stecken — von der Traktionsbatterie über Schütze, Inverter und On-Board-Charger bis zu Temperatur- und Isolationsauffälligkeiten. Kein Selbstversuch, keine Ferndiagnose.
Auf einen Blick
Auf dieser Seite
Das Hochvoltsystem im Überblick
Das Hochvoltsystem eines Elektrofahrzeugs ist ein komplexes Netzwerk aus Energiequellen, Umwandlern, Schutzeinrichtungen und Verbrauchern. Die Traktionsbatterie stellt Gleichspannung von typischerweise 200 bis 800 Volt bereit. Alle HV-Leitungen sind durch ihre orange Farbe als Hochvolt-führend gekennzeichnet.
Zwischen Batterie und Verbrauchern sitzen die Hauptschütze — elektromagnetisch betätigte Schalter, die den HV-Kreis bei Fehler oder Abschaltung trennen. Ergänzt werden sie durch einen Vorladeschütz, der Einschaltstromspitzen beim Hochfahren begrenzt.
Als Schutzeinrichtungen dienen Pyrosicherung (einmalig auslösend, trennt bei Unfall oder schwerem Fehler dauerhaft) und der Serviceschalter (manuelle Trennmöglichkeit für Fachpersonal). Beide sind sicherheitskritische Komponenten, die nur von qualifiziertem Personal zugänglich gemacht werden dürfen.
Weitere Hochvoltkomponenten sind: Inverter/Wechselrichter (DC → AC für die E-Maschine), E-Maschine, On-Board-Charger (AC-Laden), DC/DC-Converter (HV → 12V), sowie HV-Nebenverbraucher wie PTC-Heizung und elektrischer Klimakompressor. Die Isolationsüberwachung prüft kontinuierlich den Widerstand zwischen HV und Fahrzeugmasse.
Das HV-System: viele Komponenten, viele mögliche Fehlerquellen
BMS-Datenauswertung als Teil der technischen Fehlereinordnung
Traktionsbatterie und BMS
Das Batteriemanagementsystem (BMS) überwacht kontinuierlich Zellspannungen, Temperaturen, Ströme, Ladezustand (SOC) und Isolationswiderstand. Erkennt es eine Abweichung außerhalb der spezifizierten Grenzen, reagiert es mit einer Schutzabschaltung oder setzt den Betrieb in einem eingeschränkten Modus fort.
Zelldrift — zunehmende Spannungsunterschiede zwischen einzelnen Zellen — ist eine häufige Ursache für BMS-Warnungen. Das BMS muss den Entlade- oder Ladevorgang beenden, sobald eine Zelle den Grenzwert erreicht, auch wenn andere Zellen noch Kapazität hätten.
Sensorfehler (defekter Temperatursensor, Spannungssensor) können HV-Warnmeldungen auslösen, ohne dass ein echter Batteriedefekt vorliegt. Ebenso können Kommunikationsfehler zwischen BMS und Fahrzeugsteuergeräten Warnmeldungen erzeugen, die auf den ersten Blick auf eine defekte Batterie hindeuten.
Eine valide Einordnung erfordert die Auswertung der BMS-Protokolldaten — nicht nur der im Fahrzeugdisplay angezeigten Fehlercodes. Fahrzeugspezifische Diagnosewerkzeuge sind dafür Voraussetzung.
Schütze und Sicherungen
Hauptschütze
Die Hauptschütze trennen den HV-Kreis bei Fehler oder Abschaltbefehl. Ein Schützdefekt — etwa durch verschlissene Kontakte oder einen Spulenausfall — kann zum sofortigen Fahrbereitschaftsverlust führen. Sporadische Schützfehler äußern sich oft als plötzlicher Antriebsverlust unter Last.
Pyrosicherung
Die Pyrosicherung löst einmalig aus — bei schwerem Kurzschluss oder Unfallsignal. Nach dem Auslösen ist der HV-Kreis dauerhaft getrennt. Eine Rücksetzung ist nicht möglich. Der Ersatz muss durch HV-qualifiziertes Fachpersonal erfolgen. Eine ausgelöste Pyrosicherung kann auf ein schwerwiegendes Ereignis hinweisen.
Serviceschalter
Der Serviceschalter (auch Maintenance Plug) ermöglicht Fachpersonal die manuelle galvanische Trennung des HV-Kreises. Er ist keine Sicherheitssicherung, sondern ein Wartungselement. Bei HV-Arbeiten ist seine Entnahme einer der ersten Schritte — der Zugang ist fahrzeugspezifisch unterschiedlich.
Inverter, E-Maschine und Leistungselektronik
Der Inverter (Wechselrichter) wandelt Gleichstrom aus der Traktionsbatterie in Dreiphasenwechselstrom für die E-Maschine um — und bei Rekuperation in umgekehrter Richtung. Er ist eines der leistungsstärksten Aggregate im Fahrzeug und entsprechend thermisch belastet.
Thermische Überlastung, IGBT-Transistor-Defekte (die Kernschaltelemente des Inverters) oder Phasenfehler zwischen Inverter und E-Maschine können HV-Warnmeldungen erzeugen. Diese Fehler sind nicht immer als Inverterfehler erkennbar — sie können auch als Batterie- oder BMS-Meldungen erscheinen.
Wichtig: Eine HV-Warnmeldung im Zusammenhang mit Antriebsleistungsverlust, ungewöhnlichen Geräuschen beim Anfahren oder asymmetrischen Fahreigenschaften kann auf Inverter- oder E-Maschinenfehler hinweisen — und ist kein automatischer Beleg für einen Batteriedefekt.

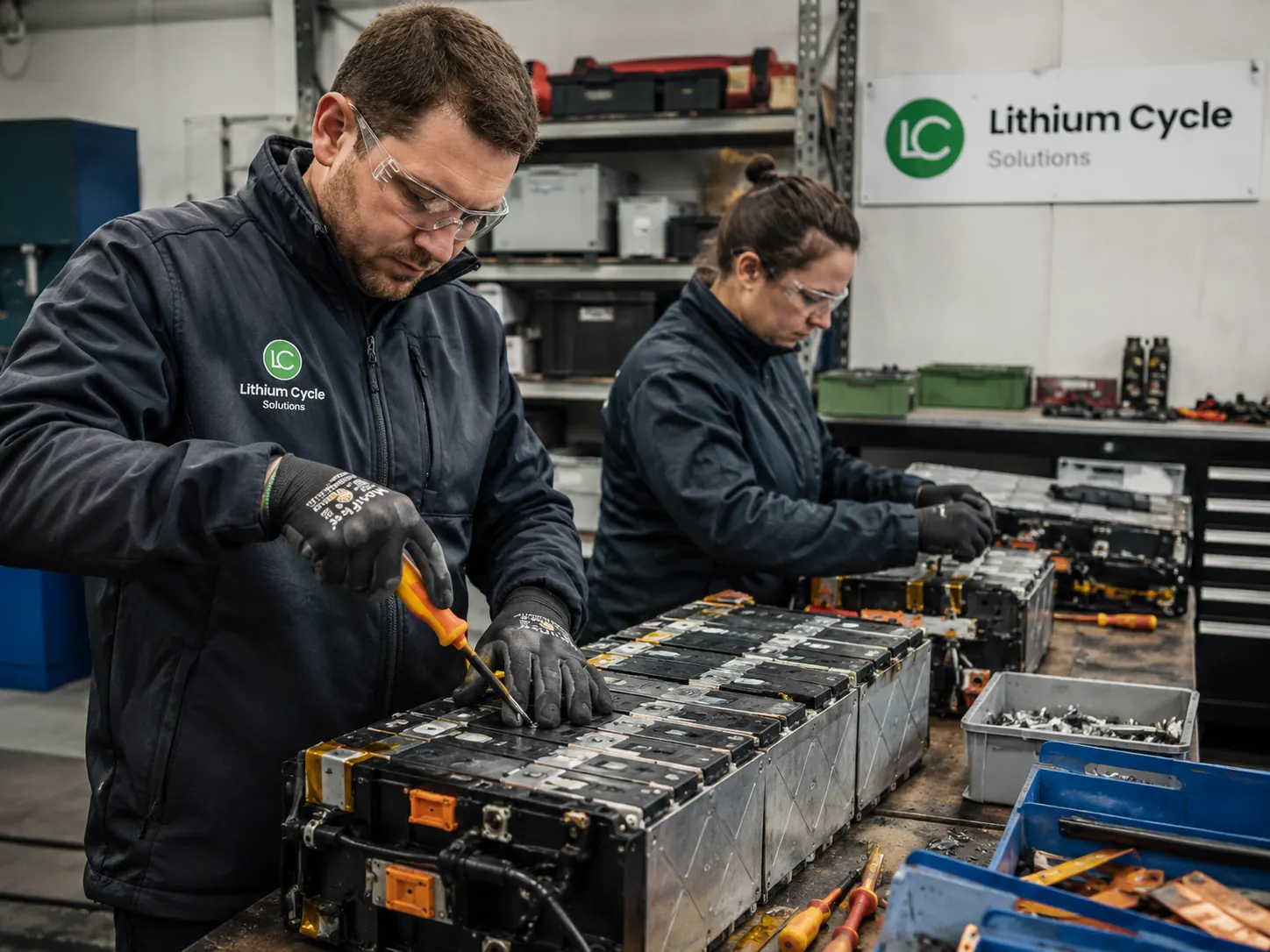

Systematische Fehlereinordnung durch HV-erfahrenes Fachpersonal
On-Board-Charger und DC/DC-Converter
On-Board-Charger (OBC)
Der OBC wandelt Wechselstrom (AC-Laden an Wallbox oder Ladesäule) in Gleichstrom für die Traktionsbatterie um. Er ist beim DC-Laden nicht im Signalpfad — wird also nur beim AC-Laden aktiv.
Fehler im OBC äußern sich als fehlende oder stark eingeschränkte AC-Ladekapazität — DC-Laden funktioniert in der Regel weiterhin. Das ist ein wichtiges Unterscheidungsmerkmal.
Der OBC ist eine HV-Komponente und darf nur von qualifiziertem Personal geöffnet oder getauscht werden. Manche Fahrzeughersteller integrieren OBC und DC/DC-Converter in einem gemeinsamen Gehäuse.
DC/DC-Converter
Der DC/DC-Converter übernimmt beim Elektroauto die Funktion der Lichtmaschine im Verbrenner: Er wandelt HV-Batteriespannung in 12–14 Volt für das Bordnetz um und lädt damit die 12V-Batterie nach.
Ein Ausfall des DC/DC-Converters führt dazu, dass die 12V-Batterie nicht mehr nachgeladen wird. Innerhalb kurzer Zeit können Steuergeräte ausfallen und HV-Fehlermeldungen entstehen — ohne dass die Traktionsbatterie das eigentliche Problem ist.
Umgekehrt: Eine schwache 12V-Batterie kann Steuergeräte instabilisieren und HV-Warnmeldungen produzieren. Das 12V-System ist deshalb oft ein sinnvolles erstes Diagnoseziel.
Thermomanagement-Fehler als häufig übersehene HV-Fehlerursache
Temperaturmanagement
Überhitzung oder Unterkühlung im HV-System lösen Schutzabschaltungen aus — das ist eine Schutzfunktion, keine Fehlfunktion. Problematisch wird es, wenn das Thermomanagementsystem selbst nicht korrekt funktioniert.
Typische Fehlerquellen im Thermomanagement: defekte Kühlmittelpumpe (kein aktiver Kühlmittelfluss), blockierter oder defekter Thermostat, zu niedriger Kühlmittelstand oder Kühlmittelundichtigkeiten. Diese Fehler führen dazu, dass Batterietemperatur, Invertertemperatur oder OBC-Temperatur unkontrolliert steigen.
Zeitverzögerung ist charakteristisch: Ein Thermomanagement-Defekt zeigt sich oft erst nach längerer Fahrzeit oder nach einem intensiven Ladevorgang — nicht sofort beim Start. Das führt zu Fehlerbildern, die intermittierend erscheinen und schwer zu reproduzieren sind.
Hinweis: Thermische Auffälligkeiten am Fahrzeug — wie unerwartet starke Wärmeentwicklung am Batteriegehäuse oder Dampfentwicklung am Kühlsystem — sind ernst zu nehmen und erfordern sofortige Fachbeurteilung.
Isolationsauffälligkeiten
Die Isolationsüberwachung prüft kontinuierlich den elektrischen Widerstand zwischen dem HV-System und der Fahrzeugmasse (Karosserie). Unterschreitet dieser Widerstand einen definierten Grenzwert — typischerweise 500 Ω/V bei Pkw — gibt das System eine Warnung aus oder schaltet sich ab.
Ursachen für sinkenden Isolationswiderstand: Feuchtigkeit im HV-Kabelbaum oder in einer HV-Komponente (besonders nach Überschwemmung oder starkem Regen), mechanisch beschädigte Kabelisolierungen (Abrieb, Quetschungen), korrodierte Steckverbinder oder intern beschädigte Komponenten (Zellen, OBC, Inverter).
Isolationswarnungen sind sicherheitsrelevant: Ein reduzierter Isolationswiderstand bedeutet, dass Teile der Fahrzeugkarosserie unter HV-Potenzial stehen können. Das stellt ein Risiko für Berührende dar und muss von HV-qualifiziertem Personal geprüft werden.
Die Isolationswarnung kann temporär auftreten — etwa wenn Feuchtigkeit nach einer Fahrt durch Regen vorübergehend eingedrungen ist — und später wieder verschwinden. Das Verschwinden bedeutet nicht, dass das Problem gelöst ist.
Isolationswarnung: sofort handeln
Fahrzeug nicht weiter bewegen. Fachpersonal kontaktieren. Karosserieteile nicht mit bloßen Händen berühren, solange die Warnung aktiv ist. HV-System nur von qualifiziertem Personal zugänglich machen.
Häufigste Ursache, besonders nach Überschwemmung oder intensivem Regen — kann sich nach Abtrocknen temporär bessern.
Abrieb oder Quetschungen an HV-Leitungen — oft an engen Durchführungen oder beweglichen Teilen.
Interne Schäden an OBC, Inverter, Batterie oder Nebenverbrauchern können Isolationswarnungen auslösen.
Eingeschränkter Betrieb vs. Fahrbereitschaftsverlust
Eingeschränkter Betrieb (Limp Mode)
Manche HV-Fehler erlauben dem Fahrzeug, mit reduzierter Leistung weiterzufahren — der sogenannte Limp Mode. Das Fahrzeug kann noch bewegt werden, aber Antriebsleistung, Rekuperation oder Ladekapazität sind stark eingeschränkt.
Auch im Limp Mode sollte das Fahrzeug so bald wie möglich einer technischen Prüfung zugeführt werden. Der eingeschränkte Betrieb bedeutet nicht, dass der Fehler harmlos ist.
Typische Ursachen für Limp Mode: Temperaturlimits im Thermomanagement, BMS-Schutzabschaltungen mit reduzierter Freigabe, Inverter-Überlastschutz oder nicht sicherheitskritische Komponentenfehler.
Fahrbereitschaftsverlust
Manche Fehler blockieren die Fahrbereitschaft vollständig. Das Fahrzeug lässt sich nicht mehr starten oder verlässt unerwartet die Fahrbereitschaft während der Fahrt.
Bei plötzlichem Fahrbereitschaftsverlust während der Fahrt: Fahrzeug sicher zum Stillstand bringen, Warndreieck aufstellen, Warnblinkanlage einschalten. Fahrzeug nicht weiter bewegen.
Typische Ursachen: Schützdefekt (Hauptschütz öffnet), ausgelöste Pyrosicherung, schwerwiegende BMS-Abschaltung, Isolationswarnung mit Sicherheitsabschaltung.
In beiden Fällen gilt: Das Fahrzeug sollte nicht selbst weiter bewegt werden, wenn eine aktive HV-Warnmeldung vorliegt oder die Fahrbereitschaft gefehlt hat — auch wenn sie sich vorübergehend wieder eingestellt hat.
Professionelle Diagnose — kein Selbstversuch
Das Hochvoltsystem in Elektrofahrzeugen steht unter Spannungen, die bei Berührung tödlich sein können. Alle diagnostischen Arbeiten am HV-System — einschließlich Messungen und Bauteilzugängen — dürfen ausschließlich von HV-qualifiziertem Fachpersonal mit entsprechender Schutzausrüstung durchgeführt werden. Dies ist eine gesetzliche Anforderung (DGUV Information 200-005, UN ECE R100).
Consumer-OBD-Lesegeräte lesen Daten aus dem Motorsteuergerät — nicht aus dem BMS der Traktionsbatterie. Eine valide Aussage über den Zustand des HV-Systems erfordert fahrzeugspezifische Diagnosewerkzeuge und Herstellerzugang oder entsprechende Spezialsoftware.
LithiumCycle bietet für Werkstätten, Autohäuser, Flotten und Versicherer eine strukturierte Schnittstelle zur technischen Einordnung von HV-Warnmeldungen. Nach Übermittlung von Fahrzeugdaten, Fehlercode und Betriebshistorie erfolgt eine erste Einschätzung — für Einzelfahrzeuge wie für größere Bestände.
Weitergehende Prüfungen (Isolationsmessung, Batteriedemontage, Komponentenwechsel) werden über HV-qualifizierte Fachpartner koordiniert.
HV-Qualifikation nach DGUV 200-005 ist Pflicht. Keine Ausnahmen, kein Selbstversuch.
Fahrzeugspezifische Diagnosesoftware ist notwendig. Standard-OBD liest das HV-System nicht aus.
Einordnung von Fehlerquelle (12V, Schütze, BMS, Batterie, Inverter, OBC) ist vor Reparaturentscheidungen notwendig.
Technisch fundierte Befunde als Grundlage für Reparatur, Versicherungsregulierung oder Verwertungsentscheidung.
Technische Einordnung von Hochvolt-Fehlerbildern
Für Werkstätten, Flotten, Autohäuser und Versicherer — systematisch, dokumentiert, fahrzeugspezifisch.
Technische Fehlereinordnung
Systematische Einordnung der HV-Warnmeldung anhand von Fahrzeugdaten, Fehlercode und Betriebsgeschichte.
BMS-Datenauswertung
Analyse von Zellspannungen, Temperaturen, SOC, SOH und Schutzabschaltungshistorie aus dem Batteriemanagementsystem.
Schütz-/Sicherungsbewertung
Technische Einordnung von Schütz- und Sicherungsfehlern im HV-Kreis als dokumentierte Entscheidungsgrundlage.
Isolationscheck (durch Fachpartner)
Koordination einer Isolationsmessung durch HV-qualifizierte Fachpartner bei entsprechenden Warnmeldungen.
Traktionsbatterie-Prüfung
Technische Prüfung der Hochvoltbatterie auf Kapazität, Zelldrift, Thermik und Gesamtzustand.
SOH-Messung
Ermittlung des State of Health als dokumentierter Kennwert für Zustand und wirtschaftliche Einordnung.
Klassifizierung (ReUse/Komponenten/Second Life/Recycling)
Technisch fundierte Verwertungseinordnung als Basis für Reparatur-, Weiternutzungs- oder Recyclingentscheidungen.
